オムロン CPU内蔵Ethernet設定

※IPアドレス、ネットワーク番号番号等の設定は、CX-Programmer(Ver.9.43)で設定致します。PLC : CJ2M – CPU31

ネットワークパラメータの設定

omr1

ネットワークパラメータ設定例

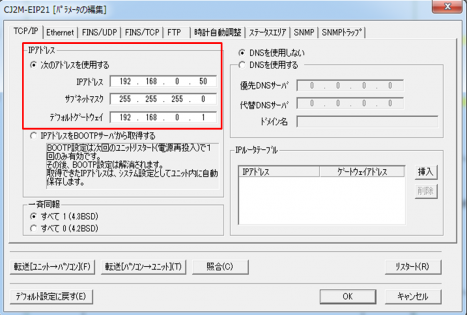

     I/Oテーブル・ユニット設定から、Ethernetユニットの設定を行います

           IPアドレス : 192.168.0.50

   サブネットマスク : 255.255.255.0

   デフォルトルータIPアドレス : 192.168.0.1

        次は”ネットワーク設定“を行います

Ethernet/IPポートの設定

omr2

ネットワーク設定例

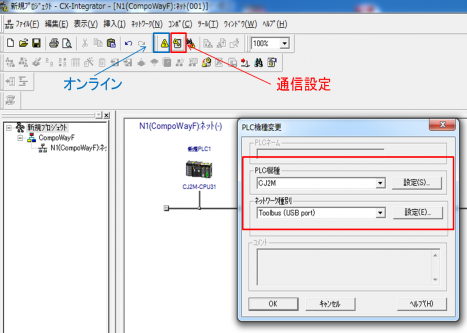

     ツールのネットワーク設定から、CX-Integuratorを起動します。

         通信設定を開き、接続するPLCの機種を設定し、

      ネットワーク種別を設定します。

     設定後、オンラインを押してオンライン状態に切り替えます。

   次は”ルーチングテーブルの設定”を行います

ルーチングテーブル設定

omr3

ルーチングテーブル設定例

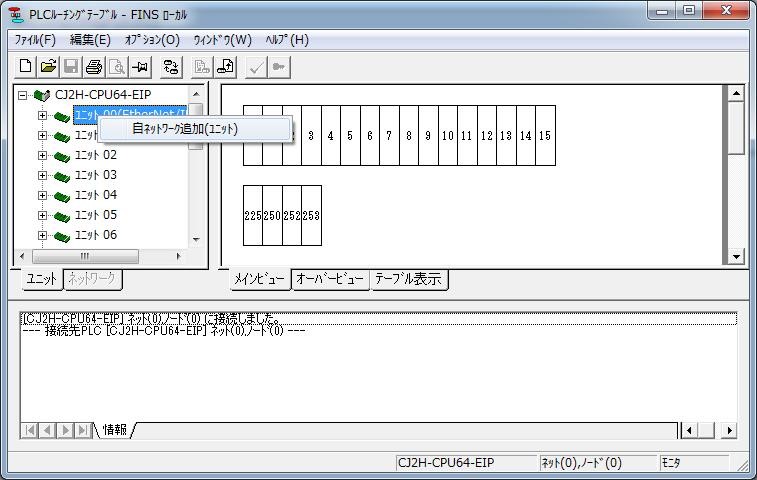

        CX-Integratorのツールから、ルーチング

    テーブル設定ツールを起動します。
    設定するユニットの番号の箇所に、

      自ネットワーク番号を追記します。

     高機能ユニット番号 : 0
     自ネットワーク番号 : 1

    次は”ユニット・ノード番号の設定”を行います

ユニット・ノード番号設定


omr4

ユニット・ノード番号設定例

     ユニット番号 : 0
     ノード番号  : 32※

    ※10進数では50になります。
