三菱電機 MELSEC Q、L シリーズ Ethernet設定方法

MELSEC-Q、Lシリーズ Ethernet設定

※IPアドレス、ポート番号等のEthernet設定は、GX Works2(Ver.1.513K)のPCパラメータ画面で設定致します。

Ethernetユニットの設定方法はこちらをご参照下さい。

ネットワーク環境の設定

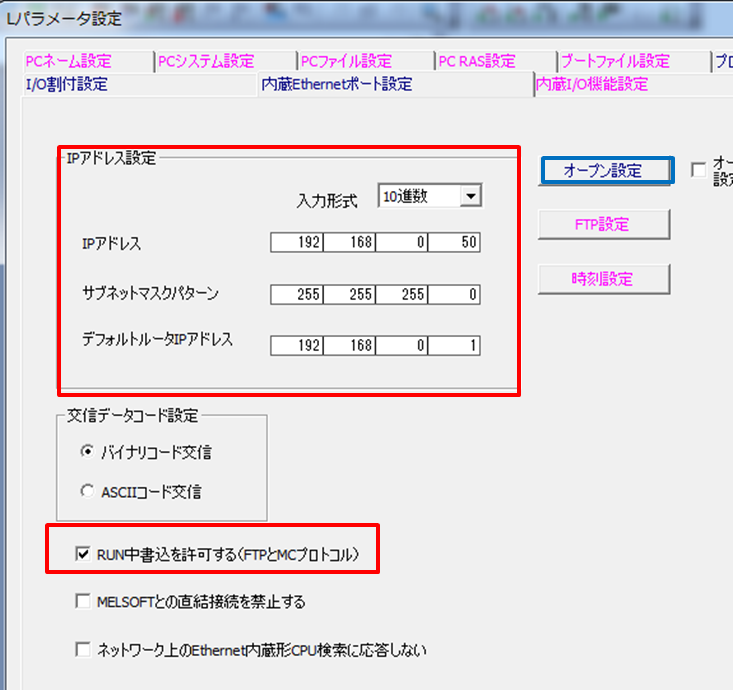

73b1c2763ba983e28f4235453018e33c ネットワーク環境設定例

IPアドレス設定

IPアドレス:192.168.0.50

サブネットマスク:255.255.255.0

デフォルトルータIPアドレス:192.168.0.1

Run中書込を許可するに”チェック”

次は内蔵Ethernetポートの”オープン設定”を行います



内蔵Ethernetポートオープン設定

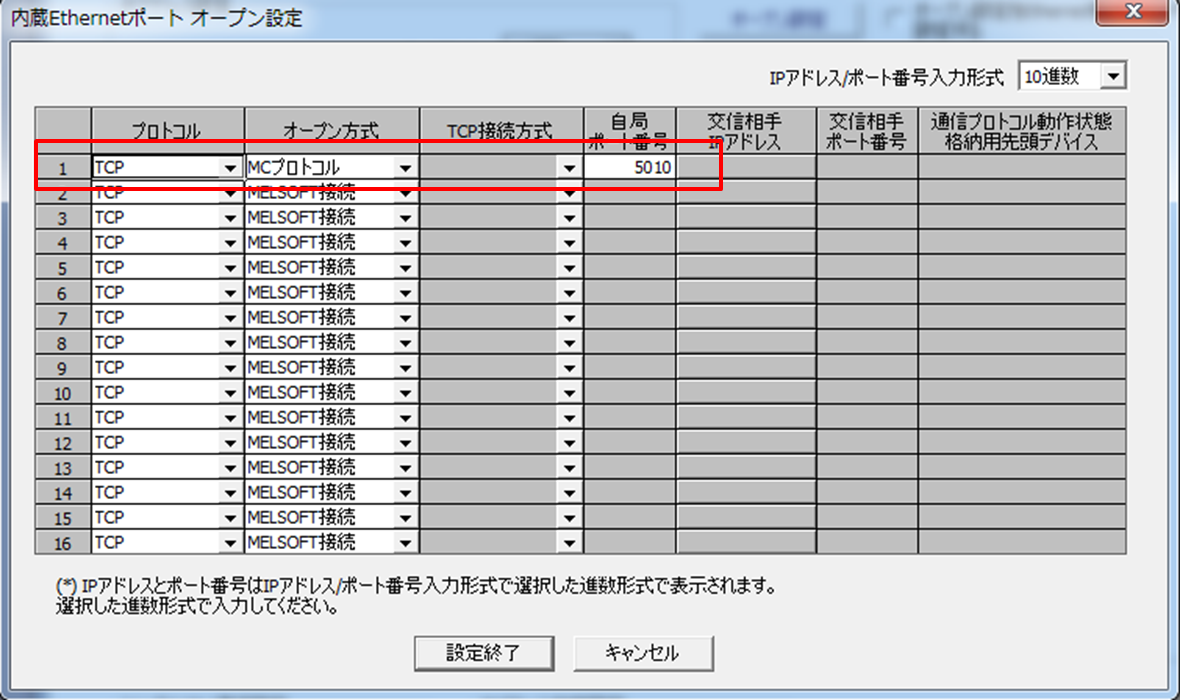

4c1f86a86773d14ccd873aa5cbf2ed2a 内蔵Ethernetポート オープン設定例

プロトコル:TCP

オープン方式:MCプロトコル

自局ポート番号:5010

※自局ポート番号は、1025~4999、5010~65534の範囲で入力して下さい
